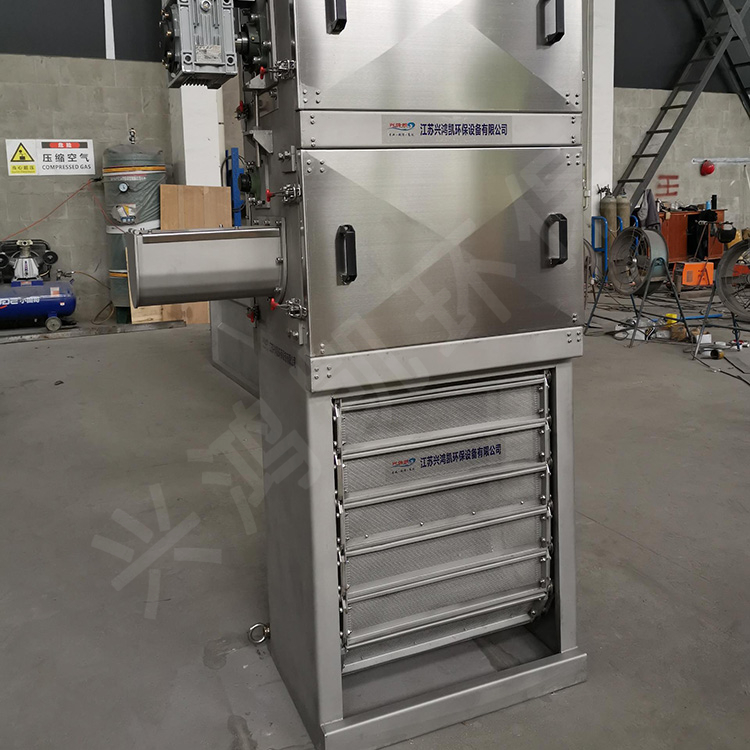

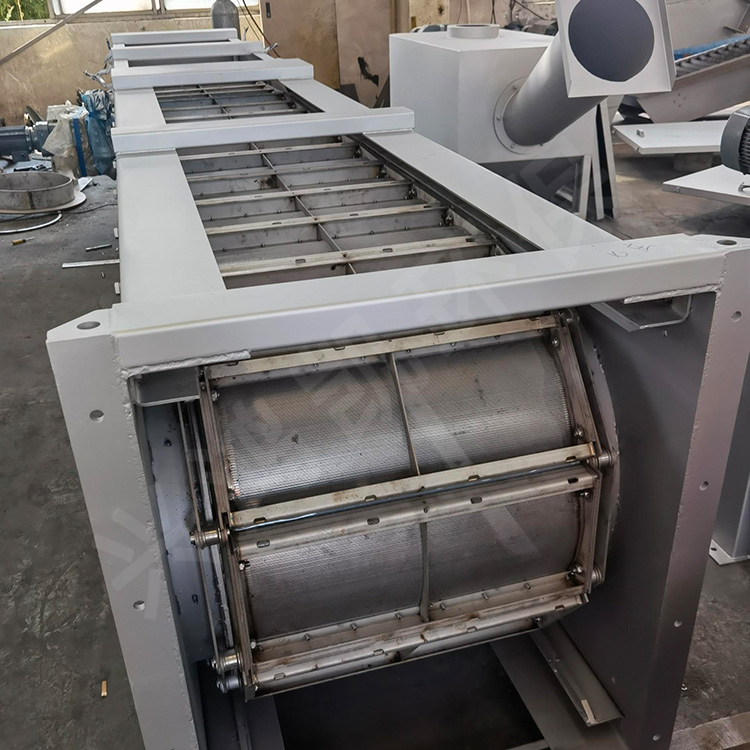

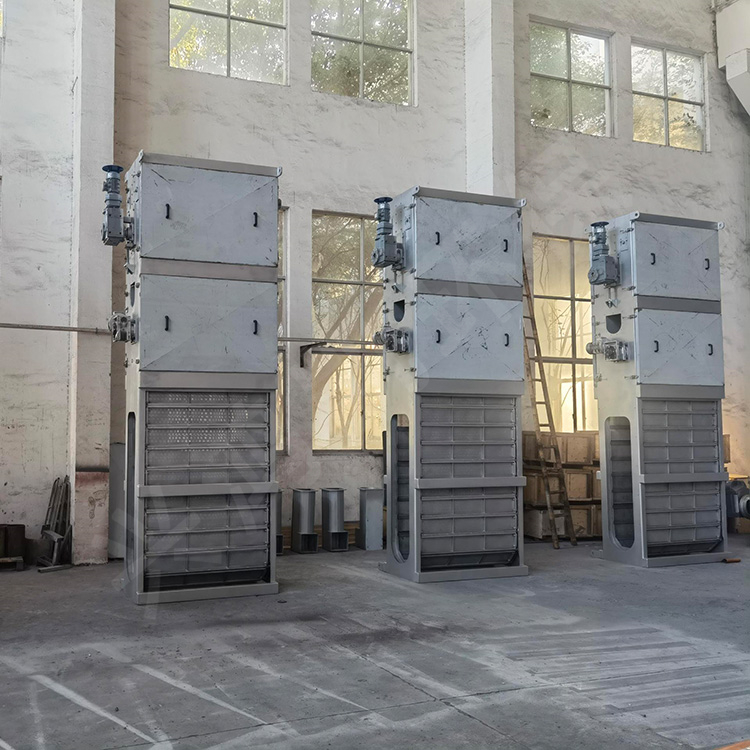

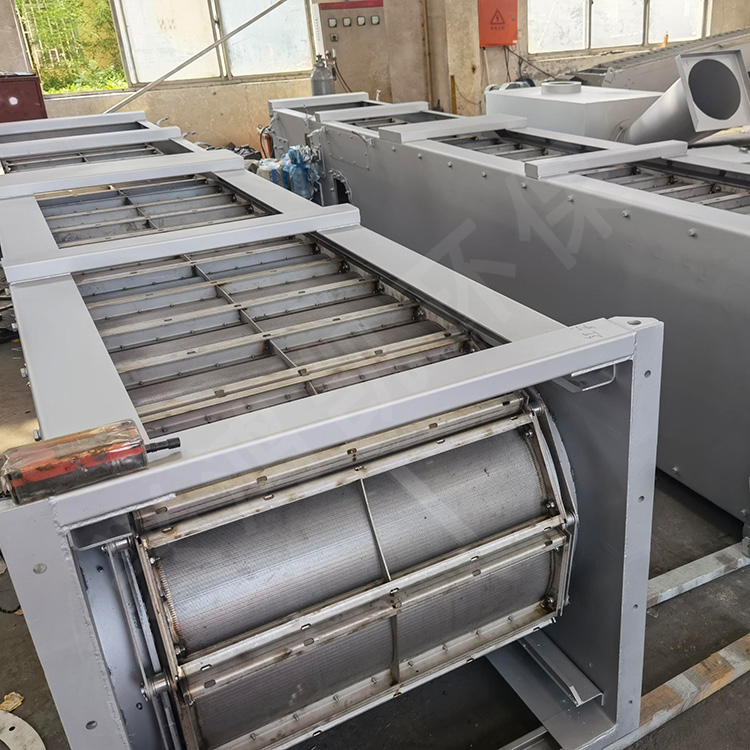

内进流格栅

内进流格栅（又称内进流网板格栅、内进流细格栅）是一种高精度、紧凑型全自动固液分离设备，专为精细预处理设计，核心解决传统格栅难以拦截的毛发、纤维、细小悬浮物等难题，广泛应用于市政污水、工业废水、泵站及MBR 膜前保护等场景。

• 核心构成：机架、循环网板（不锈钢 / 高分子）、驱动装置、高压冲洗系统、集渣 / 压榨系统、过载保护。

• 关键参数：网孔0.5–6mm（细格栅），渠宽0.5–2.4m，渠深可达8m，处理量50–2000m³/h。

• 材质：网板常用304/316L 不锈钢或超高分子聚乙烯，耐腐蚀、抗缠绕；机架不锈钢防腐。

核心逻辑为 **“中部进水、内进外流、网板过滤、顶部冲洗排渣”**，全流程自动化、连续运行。

1. 中部进水、内进外流：污水从设备中部 / 内侧进入，水流由内向外穿过循环网板，大于网孔的杂物（毛发、纤维、小颗粒）被截留在网板内表面，滤后水从外侧流出进入后续工艺。

2. 网板循环、提升杂物：驱动装置带动网板闭环回转，截留的杂物随网板从水下向上提升至设备顶部，全程无水下传动部件。

3. 高压反洗、自动卸渣：网板到顶部后，高压冲洗系统（7–12MPa）从外向内反向冲洗，将内表面杂物冲落至集渣槽；栅渣经沥水 / 压榨后排出，网板同步清洁、循环复用。

4. 自动控制、连续运行：支持液位差 / 定时 / 手动控制，液位差超标时自动启动清渣；可接入 PLC，实现 24 小时无人值守运行。

1. 拦截精度高，抗缠绕能力极强

• 网孔0.5–6mm，精准拦截毛发、纤维、塑料颗粒等细小杂物，拦截效率 **＞95%**，远超传统格栅。

• 内进外流 + 光滑网板设计，杂物被截留在内侧，无缠绕、不卡渣，彻底解决传统格栅 “缠耙、堵栅” 痛点。

2. 自清能力好，防堵稳定、水头损失小

• 高压反洗 + 闭环网板，冲洗彻底、无残留，网板不易糊堵，长期运行过流稳定。

• 水流路径短、流态均匀，水头损失≤0.3m，远低于同精度其他细格栅，适配大流量、高悬浮物工况。

3. 结构紧凑，占地小、安装灵活

• 垂直一体式设计，无需复杂土建，渠内直接安装，占地仅为传统回转格栅的1/3，适合地埋式、空间紧张场景。

• 模块化网板，单块可拆卸更换，无需整机拆解，维护便捷。

4. 水下无传动，故障率低、运维省心

• 驱动、链条等核心传动件均在液面上方，水下无运动部件，防腐要求低、故障少，检修无需下水。

• 配过载保护、自动报警，卡阻时立即停机，保护设备；正常维护寿命可达8–10 年。

5. 自动化程度高，节能高效、环保低耗

• 全自动运行，无需人工清渣，大幅降低运维强度；低速运行（约 1 转 / 分钟），能耗1.5–4kW，节能高效。

• 集成沥水 / 压榨，栅渣含水率低（＜60%），无污水回流、无二次污染，便于后续运输处置。

6. 材质耐用，适配复杂工况

• 不锈钢 / 高分子网板，耐酸碱、抗腐蚀、耐磨损，适配市政污水、食品 / 造纸 / 纺织工业废水等恶劣水质。
