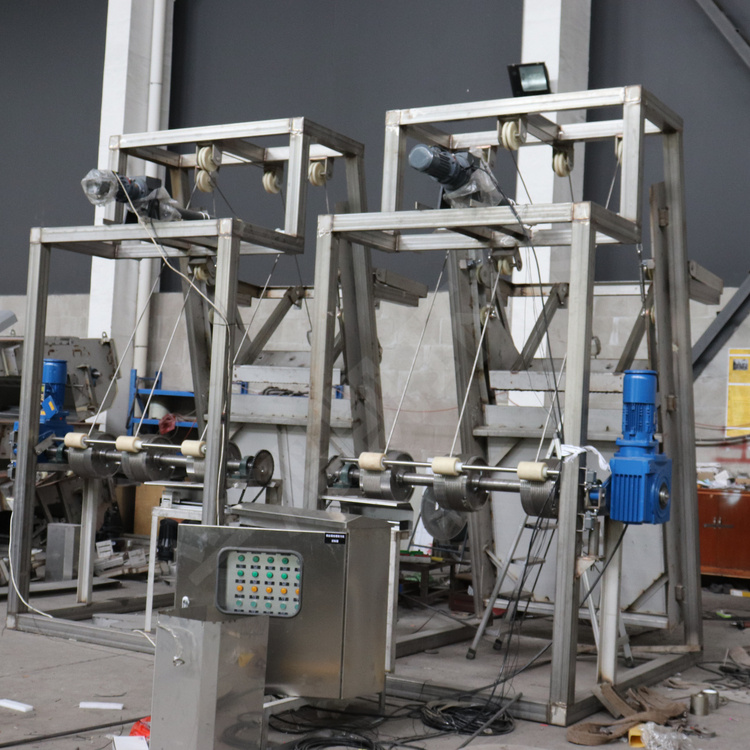

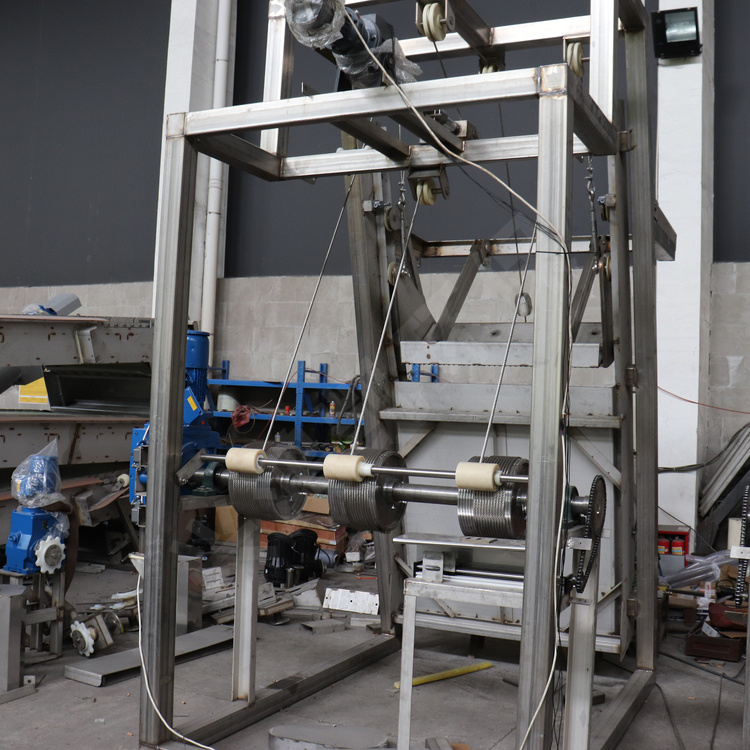

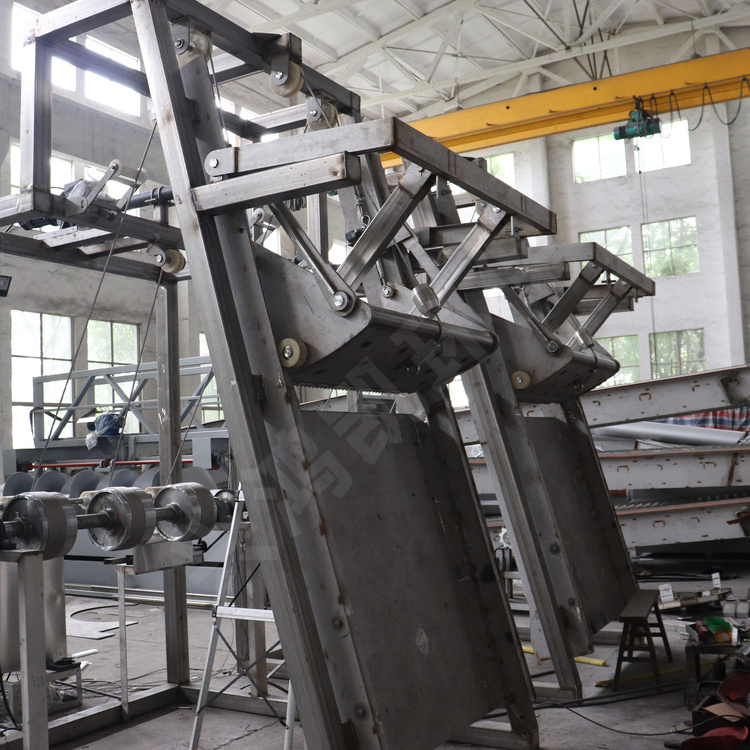

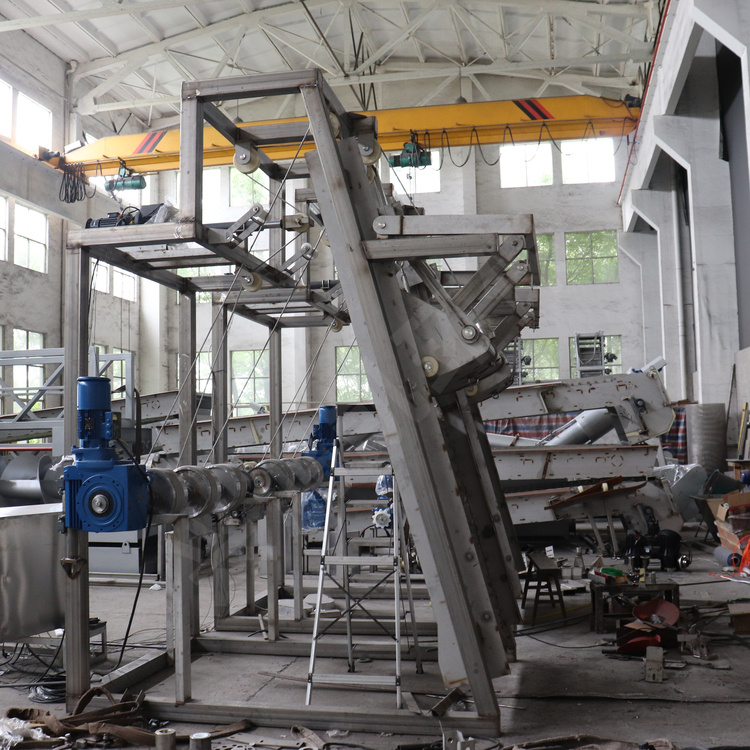

钢丝绳格栅

钢丝绳格栅（又称三索式钢丝绳牵引格栅除污机）是水处理工程中的前端固液分离设备，用于自动拦截并清除水体中漂浮物、悬浮物及大颗粒杂质，保护后续水泵与工艺设备。

（1）结构组成

• 机架：分体式结构，上机架固定于井口，下部为栅体。

• 栅条：304/316不锈钢，栅隙1–50 mm（常用10–25 mm）。

• 耙斗：大容量重载抓斗式，配滚轮导向。

• 钢丝绳系统：三根钢丝绳（两侧升降、中间开闭）。

• 驱动与控制：升降电机、启闭电机、PLC控制柜、限位/松绳保护。

• 卸污机构：清污刮板、卸料口、输送机接口。

（2）应用场景

• 市政污水处理厂、自来水厂、雨水泵站。

• 电厂冷却水取水口、水电站进水口。

• 食品、造纸、纺织、皮革等工业废水预处理。

采用三索协同控制，通过耙斗“下行→合耙→上行→卸料”循环，实现自动清渣。

1. 下行张耙：驱动放绳，耙斗沿导轨下降；中间绳松弛，耙斗张开。

2. 底部合耙：到井底触发松绳开关，中间绳收紧，耙斗闭合、耙齿插入栅隙捞渣。

3. 上行清污：两侧绳同步收绳，耙斗携渣上行；刮板刮落杂物至输送机。

4. 卸料复位：到位后卸渣，耙斗重新张开，进入下一循环。

• 控制方式：PLC自动控制，支持定时启动或水位差联动。

（1）水下无运转部件，可靠性高

• 电机、减速机、传动件全在井上，水下仅栅条与导轨，腐蚀风险低、故障率低、维护简便。

（2）适配深水与宽渠，适应性强

• 适用井深可达40 m、渠宽0.5–3 m，安装角度可达90°，适合深栅井与大流量场景。

（3）自动化程度高，运行安全

• PLC自动运行，可远程监控；配备过扭矩、松绳、限位、过载保护，防卡阻与误操作。

（4）结构简单、维护成本低

• 相较链传动，重量轻、零件少、维护量小；钢丝绳更换便捷，维护成本降低约30%。

（5）捞渣能力强，处理效率高

• 大容量耙斗、强制闭合力，捞渣量大、抓渣牢固；处理量100–3000 m³/h，适配高杂质水体。

（6）耐腐蚀、寿命长

• 栅条与耙齿采用304/316不锈钢，耐酸碱、抗腐蚀，设计寿命8–15年。
