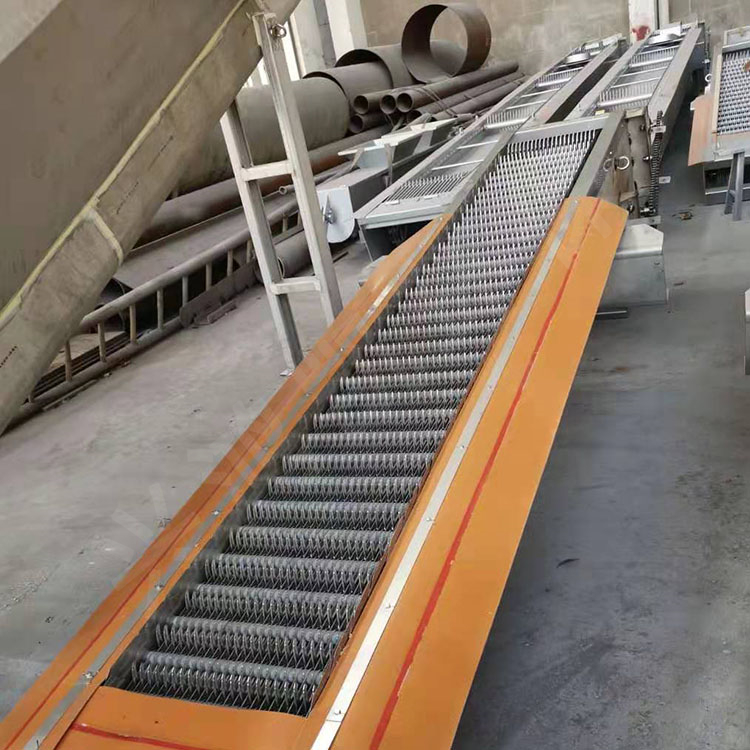

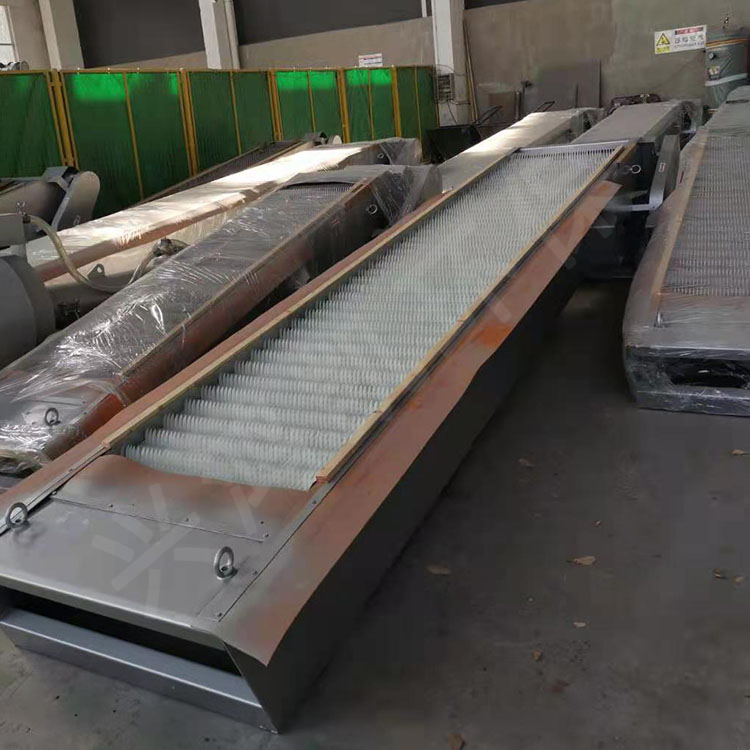

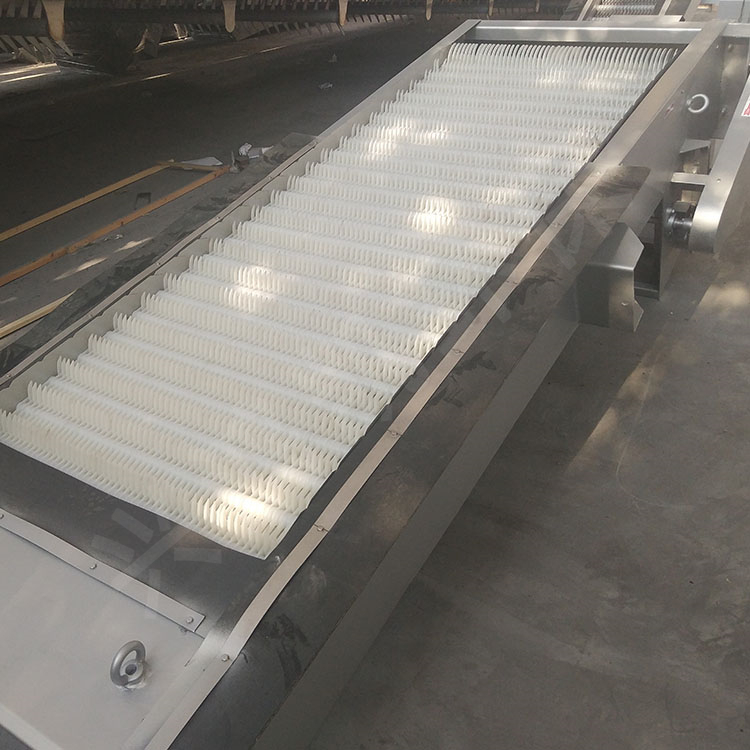

齿耙式格栅

齿耙式格栅属于回转式机械格栅的一种，整机结构紧凑，主要由以下几部分构成：

1. 机架：设备主体支撑结构，采用碳钢或不锈钢制作。

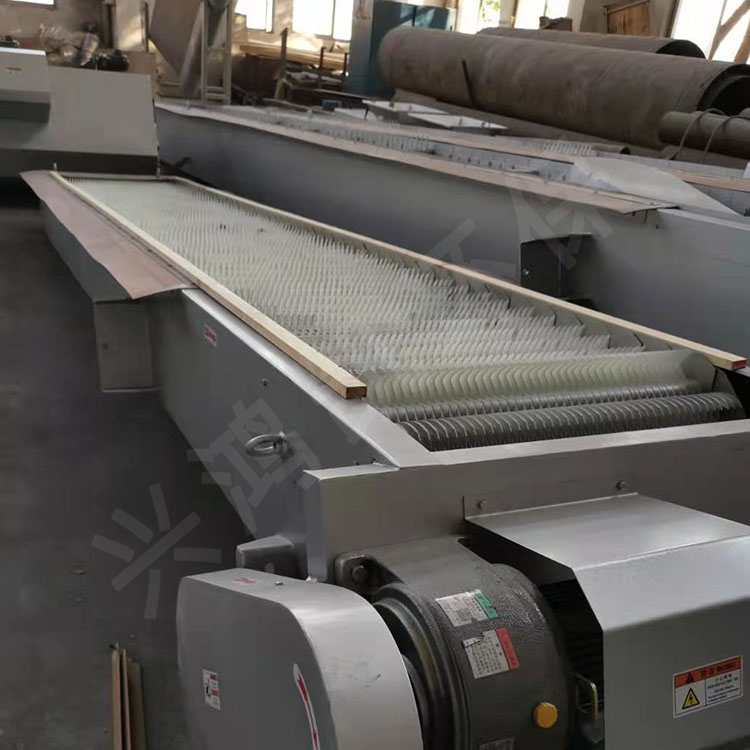

2. 驱动装置：含电机、减速机，为整机提供动力。

3. 耙齿链：核心工作部件。由耙齿（不锈钢/高强度尼龙）和链条轴组装成封闭环形网带。

4. 栅条：固定的拦截面，与耙齿精密啮合。

5. 导向与清渣机构：含链轮、弯轨、卸渣刮板/清污刷。

6. 电气控制系统：含PLC、过载保护、液位差/定时控制模块。

适用场景：

• 市政污水处理厂、自来水厂、泵站进水口

• 纺织、造纸、食品、皮革、化工等工业废水预处理

• 雨水泵站、河道取水口等固液分离

齿耙式格栅通过**“栅条拦截 + 齿耙捞取 + 循环输送 + 自动卸渣”**的连续循环流程工作：

1. 拦截阶段
   设备倾斜（60°-75°）安装于渠道中。污水流经栅条时，大于栅隙（10-50mm，细格栅可达2mm）的杂物被截留在栅前。

2. 捞取提升阶段
   电机驱动链轮，带动耙齿链逆水流循环运转。耙齿从底部上行，精准插入栅条间隙，将杂物刮起并提升至顶部。

3. 自清卸渣阶段
   耙齿链到达顶部后，在链轮与弯轨导向下，耙齿间产生相对错位运动。大部分杂物靠重力自行脱落至集渣斗。少量粘附物由旋转清污刷彻底清除。

4. 循环往复
   完成卸渣的耙齿回转至水下，进入下一轮清渣，实现连续自动作业。

1. 性能优势

• 清渣彻底、效率高：耙齿与栅条紧密啮合，捞渣率**≥95%**，尤其擅长处理纤维、布条等粘性杂物。

• 连续自动运行：自动化程度高，可无人值守，大幅降低人工强度。

• 处理量大：单机处理流量可达1000m³/h以上，适配大流量工况。

• 防堵塞、自清洁：独特耙齿结构与运行轨迹，不易缠绕、堆积，日常维护量极少。

2. 结构与材质特点

• 运行稳定：多采用双链条同步驱动，受力均衡，无偏载、卡阻风险。

• 耐腐蚀：水下部件（耙齿、链条、栅条）多采用304/316不锈钢；机架热浸锌或重防腐涂层，适应酸碱污水环境。

• 结构紧凑：采用轴装式减速机，整体体积小，安装方便。

• 适应性强：可垂直/倾斜安装；栅隙（2-50mm）、驱动速度可调。

3. 安全与控制特点

• 双重过载保护：设机械剪切销与电气过流保护，异物卡阻时自动停机，保护设备。

• 智能控制：支持定时控制、液位差自动控制、手动控制，可接入远程监控系统。

• 低能耗、低噪音：功率通常1.5-5.5kW；传动平稳，噪音小。

4. 维护优势

• 维护便捷：链条、耙齿可单独分段拆卸、更换，无需整机停机。

• 无润滑设计：水下导向多采用自润滑滑道，减少维护点。
