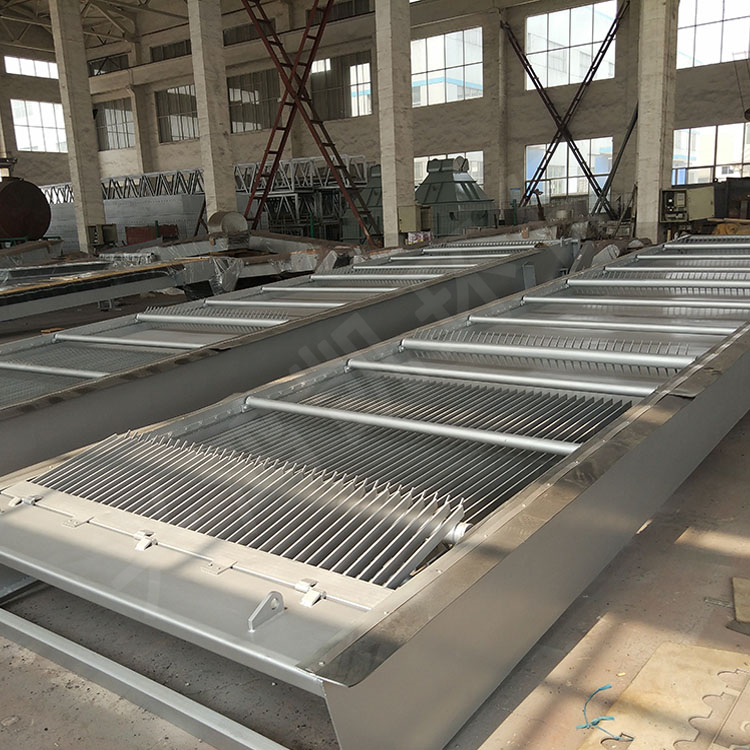

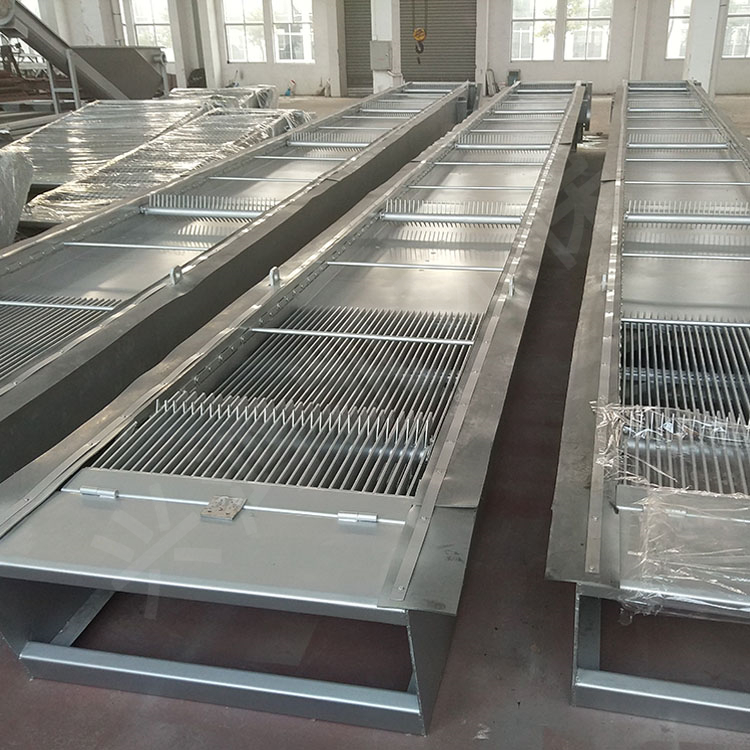

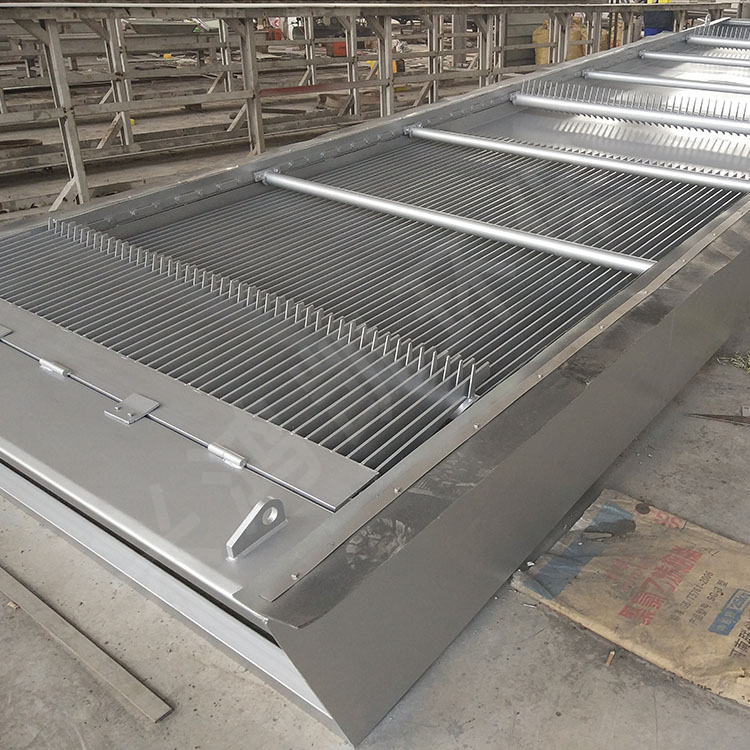

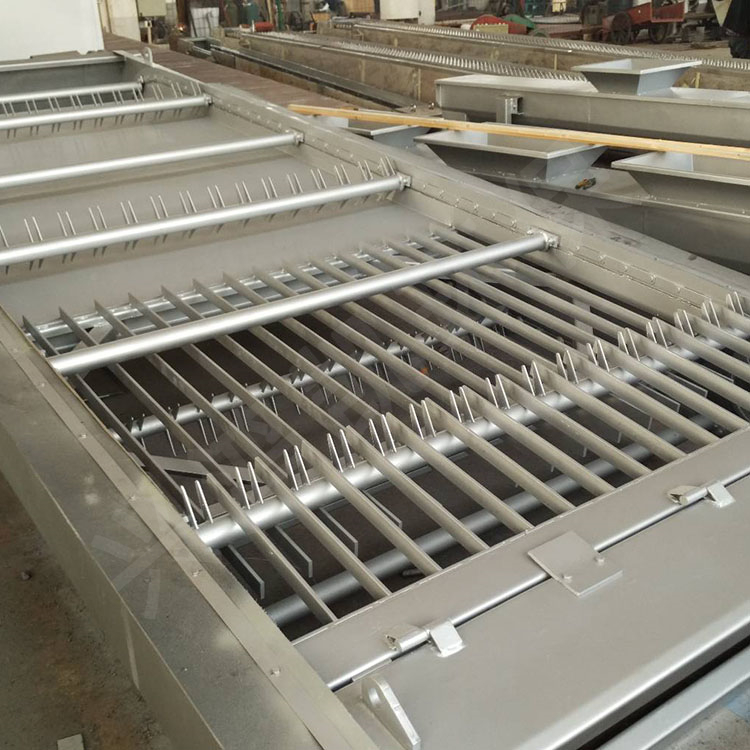

反捞式格栅

反捞式格栅（又称反捞式格栅除污机）是一种全自动机械固液分离设备，主要安装于污水处理厂、雨水泵站、自来水厂取水口及工业废水预处理渠道中，用于连续拦截并清除水体中的树枝、塑料袋、纤维、毛发、砂石等粗大漂浮物与悬浮物，保护后续水泵、管道及处理设备免遭堵塞与损坏，保障水处理系统稳定运行。

• 核心构成：由机架、栅条、齿耙链、驱动装置（电机 + 减速机）、链轮链条、卸料机构、过载保护装置等组成。

• 常用规格：栅条间隙 5～100mm（中 / 粗格栅），设备宽度 0.5～5m，安装倾角 75°～90°，处理量 50～5000m³/h。

• 材质：主体多采用不锈钢（304/316L），耐腐蚀、强度高，适用于市政及工业污水、雨水等恶劣工况。

核心逻辑为 **“先拦后捞、反向输送、自动卸料”**，全程闭环自动运行。

1. 拦截杂物：栅条垂直 / 倾斜固定于流道，水流过栅条间隙，大于间隙的杂物被截留在栅条迎水面。

2. 反向捞取（关键）：齿耙安装于封闭链条上，从栅条背面（下游侧）下行，绕过底部后从迎水面（上游侧）上行，将截留杂物从水下 “反向” 刮捞至齿耙上；此方式避免杂物被推入栅隙造成堵塞。

3. 输送沥水：齿耙随链条回转，将杂物向上输送至设备顶部，过程中污水回流，减少含水率、避免二次污染。

4. 自动卸料：齿耙至顶部后，经转向导轨 + 重力 / 刮板作用，杂物自动落入输送机或集渣槽，完成清渣循环。

5. 连续运行：驱动系统带动链条循环，实现 24 小时无人值守连续清污。

1. 反捞设计，清污彻底、防堵抗缠绕

• 齿耙从下游侧上行捞渣，不将杂物带入水下，避免栅隙堵塞；对毛发、绳状物、纤维等柔性杂质的抗缠绕能力极强。

• 齿耙深入栅条间隙，强力剥离粘连杂物，栅条无残留、过流面积稳定，水头损失小。

2. 运行稳定，故障率低、维护简便

• 水下无传动部件，驱动与核心传动件位于液面上方，防腐要求低、检修无需下水，维护成本低。

• 封闭式耙齿链防杂物侵入，运行平稳、噪音低；配过载保护，卡阻时自动停机报警，保护设备。

• 模块化设计，栅条、链条等易损件可快速更换，无需整机拆解。

3. 自动化程度高，节能高效

• 支持定时 / 液位差 / 手动控制，可接入 PLC 系统，实现全自动无人值守运行，大幅降低人工强度。

• 低转速（约 2 转 / 分钟）、低能耗（1.1～1.5kW・h），机械磨损小、使用寿命长（正常维护可达 8～10 年）。

4. 适应性强，应用广泛

• 可适配大流量、高泥沙、高纤维等复杂水质，尤其适合市政污水、雨污合流泵站、食品 / 造纸工业废水等场景。

• 安装形式灵活（地面 / 地坑、倾斜 / 垂直），可根据渠道尺寸定制宽度、深度与栅隙。

5. 安全环保，性能可靠

• 全封闭结构防杂物外溢，沥水效果好、渣料含水率低，便于后续运输与处置。

• 不锈钢材质耐腐蚀、抗老化，适配潮湿、酸碱等恶劣环境，长期运行性能稳定。
