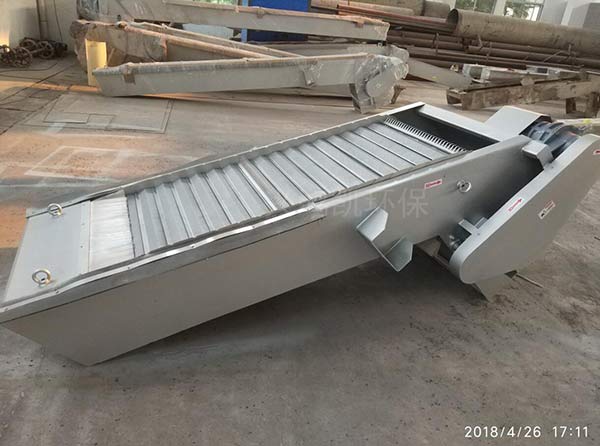

　　一、网板阶梯格栅简介：

　　网板阶梯格栅主要由减速机、动栅片、静栅片及偏心旋转机构等组成，偏心旋转机构在减速机的驱动下，使动栅片相对于静栅片作自动交替运动。从而使被拦截的漂浮物交替由动、静栅片承接。

　　二、网板阶梯格栅特点：

　　1.采用独特的阶梯式清污原理，可避免杂物卡阻及缠绕。

　　2.传动件均布于水面支架上，水下无运转部件，检修方便，寿命长。

　　3.动静栅片有多种材质可供选择，适用范围广。

　　4.采用液位或时间控制，实现自动工作。

　　三、网板阶梯格栅结构图：

　　四、网板阶梯格栅控制系统：

　　网板阶梯格栅应用于工业生产中进行固液分离和回收有用物质。网板阶梯格栅的控制系统为控制箱，在现场接入三相电源即可使用。

　　网板阶梯格栅的现场电控箱上采用就地起停控制按钮，现场电控箱上设有设备的启动、停机按钮及启动、停机、事故信号灯，为节省能耗，所有信号灯都采用节能型，在电控箱内设有电动机保护器。电控箱采用碳钢防腐或不锈钢外壳，室外防雨。

　　五、网板阶梯格栅调试：

　　(1)网板阶梯格栅安装后，按技术要求进行检验，确保其允差值符合规定的指标。

　　(2)检查和加注润滑油脂。

　　(3)在无水条件下，网板阶梯格栅空载运行2小时，传动平稳，栅片运动应位置正确、无卡位、突跳现象，过载装置动作灵敏可靠。

　　(4)进行网板阶梯格栅现场负载试验，在大设计水位条件下，检验清污效果，栅片上的垃圾无回落渠内的现象。

　　(5)只有在测试合格以后，方可使网板阶梯格栅进入工作。

　　六、网板阶梯格栅主要结构：

　　网板阶梯格栅主要由驱动装置、框架、牵引链条、带提升阶梯的网板、冲洗系统及电气控制柜等主要部件组成。

　　框架安装于格栅渠的，框架的两侧与格栅渠之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧与渠壁间布置了导流挡板，其在导流的同时，可防止污水短流由滤前直接进入滤后。机架下部迎水端开有一个进水洞口，其对侧为封闭端。污水由进水洞口流入机内后经两侧网板流出，并经两侧出水通道汇入机后渠道中。
