一、孔板式格栅简介：

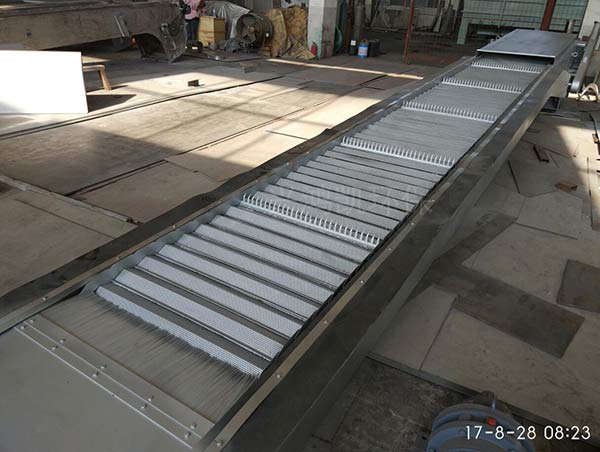

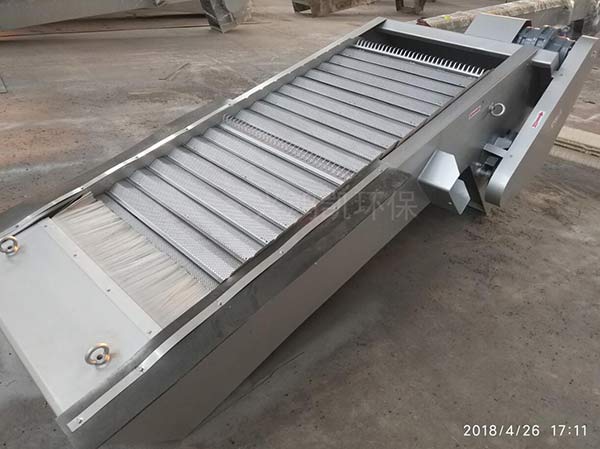

孔板式格栅该机机架上装有由电机减速机、链轮、链条构成的链式传动机构，该链条上装有由若干单独的梯体元件沿上、下方向排列而组成的阶梯。该梯体元件的上面和侧面设置有网状小孔。
二、孔板式格栅特点与使用条件：
该设备在无人看管的情况下可连续稳定工作，及其本身设置了机械过载保护装置，在设备发生故障时，剪切销剪断，以免设备过负荷工作，损坏设备部件。
本设备可以根据用户需要任意调节设备运行间隔，实现周期性运转；可以根据格栅前后液位差自动控制设备的启停；并且有手动控制功能，以方便检修。用户可根据不同的工作需要任意选用。
由于该设备结构设计合理，在设备工作时，自身具有自净能力，所以日常维修工作量很少。

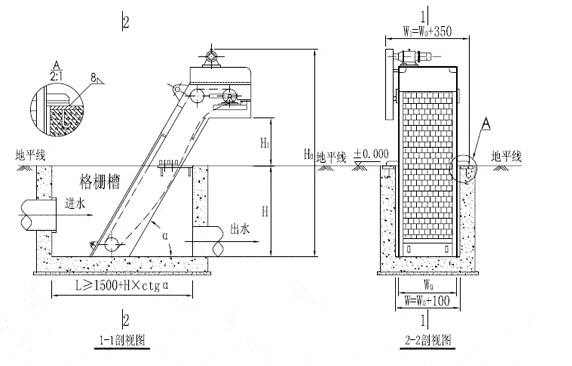

三、孔板式格栅结构图：
四、孔板式格栅特点:
1.动静栅片有多种材质可供选择，适用范围广。
2.采用独特的阶梯式清污原理，可避免杂物卡阻及缠绕。
3.传动件均布于水面支架上，水下无运转部件，检修方便，寿命长
4.采用液位或时间控制，实现自动工作。
五、孔板式格栅开机程序
1)手动控制：将孔板式格栅运行控制转换开关调至“手动”状态。 按下孔板式格栅“启动”按钮，格栅开始运行动作。 做好开机记录。
2)远程控制：将孔板式格栅运行控制转换开关调至”远程自动”状态。 控制房内按下格栅机“启动”按钮。 做好开机记录。
3)停机程序：在孔板式格栅齿耙运行至格栅顶部位置时，按下格栅机“停止”位置。 将转换开关设定为“停止”状态。 断开格栅机柜内的电源控制开关，关好控制柜门，方可离开。 做好停机记录。
4)故障：孔板式格栅在遇到情况时应在现场控制箱上按下“故障”按钮，使格栅机及时停止工作。
六、孔板式格栅主要结构：
包括倾斜设置的框架型机架，安装在框架型机架上的阶梯形回转体系、转刷装置、冲洗装置，阶梯形回转体系由框架型机架下部的下导轮、框架型机架上部的与主轴的主链轮装配在一起的减速机、框架型机架中部的链条网板装置构成，链条网板装置由滚轮连接相互协接的若干网板折弯成形的梯形部件而成；
框架型机架上部另设有第二台减速机，与转刷装置装配一体，本设备解决了阶梯式机械格栅动、静栅片交替运行易被杂质堵塞的弊病，阶梯网板作回转运动将污物捞出水体的同时，还使梯形网板与转刷装置始终保持清洁状态，延长了格栅的使用寿命，结构简单，外观整洁。
