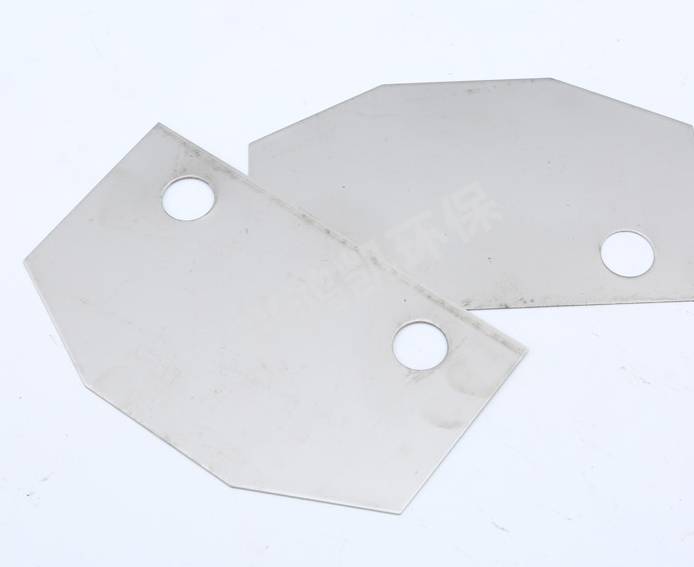

　　一、栅条格栅链挡板简介：

　　栅条格栅链挡板的栅条置于齿耙牵引链的中间位置（其它机械格栅置于牵引链之下），改变了　齿耙在清捞过程中的运动方向（与其它格栅相反）。

　　二、栅条格栅链挡板结构：

　　格栅栅条间的空隙道宽度可根据清除污物的方式和水泵的要求来设定，人工清除格栅间隙一般为16～25mm。沉砂池或沉淀池内前的格栅一般采用15-30mm，大为40mm。常用的容机械清渣设备有三种，即链条式、移动式及钢丝绳牵引式格栅清污机。

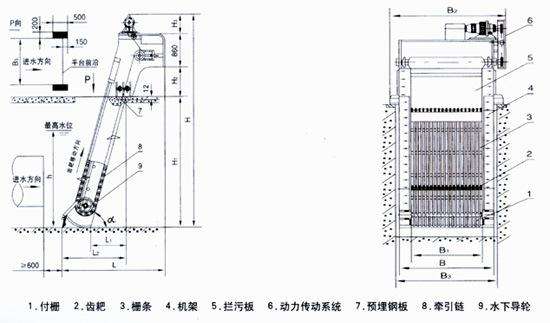

　　三、栅条格栅链挡板结构图：

　　四、栅条格栅链挡板特点：

　　（1）清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。

　　（2）驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；

　　（3）在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；

　　（4）当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。

　　（5）设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。

　　（6）在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。

　　五、栅条格栅链挡板检查：

　　1.检查格栅机前池内栅渣情况，确保无大的污物、杂物。

　　2.检查格栅机减速机内的油位，油质是否符合要求。

　　3.检查格栅机电源控制柜是否送电，将格栅机调至所需状态。
