高链式格栅组成结构,来了解一下!

时间:2020-04-13 15:14 点击次数:

  格栅的种类有很多,不同的格栅有不同的部件组成。其中格栅有高链式格栅,那么高链式格栅是由哪些部件组成的呢?我们一起来看一看!

  下面小编就给大家介绍一下高链式格栅组成结构,相关内容是什么?

  高链式格栅组成结构:

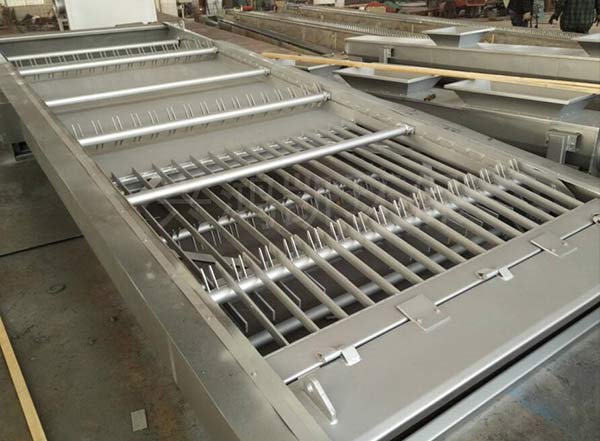

高链式格栅

  1架构

  删条安裝在架构上,架构包含支撑架、维修服务平台及保护罩,产生一个刚度支撑点构造,保护罩上留出可锁住的维修用门扇,与电动机互锁。当门扇关掉时,保护罩为全封闭式,当门扇开启时,驱动器机停止工作。

  格栅支撑架固定不动在混泥土方式的两边。格栅的设计方案使方式内的废水能所有流过格栅,而格栅两边和底端不容易堆积废渣。

  选用持续电焊焊接密封性全部的金属材料横断面。

  2删条

  删条是直的,且分布均匀。删条的横断面为正方形的,删条不锈钢板材做成,总宽为11mm。删条及支撑架的设计方案工作能力,可以支撑点大的悬浮物载荷,并能承担较大总流量穿过所产生的水压力。删条电焊焊接在架构的左右横挡上。

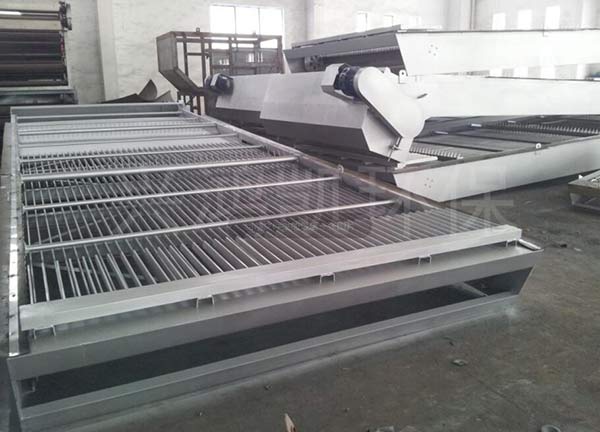

高链式格栅

  3耙齿斗

  每一个格栅有一个耙齿斗。在格栅前后左右水位线差较大时,耙齿的运作时无明显偏位、损害或形变。齿耙是分布均匀且便于拆换,能伸进删条超过30mm,伸到格栅的边沿,刮清删条上的全部废渣。耙齿有利于拆换,有充足的弯曲刚度和薄厚,有充足的净重和有效的结构形式,确保在很大的水流量下(10m/s之上)下会放下去并与删条符合。

  耙齿由镀锌钢丝绳牵引带,沿机架两边滑轨左右走动,速率不大于6米/分。下滑开耙,上涨合耙(可挖除底端的废弃物,由电动机和镀锌钢丝绳操纵),这般循环系统。齿耙在往上运动时,可以从删条正前方和侧边清理垃圾而不与删条摩擦。

  4卸渣口

  当耙齿抵达格栅顶端时,废渣由转动刷(与格栅总宽)挪走。转动刷的部位可调式,以融入牙刷毛耗损。废渣被刷进集污斗或立即传至脱水设备的入料嘴中。卸渣口高宽比少为1.两米(也可依据小区业主规定设计方案)。

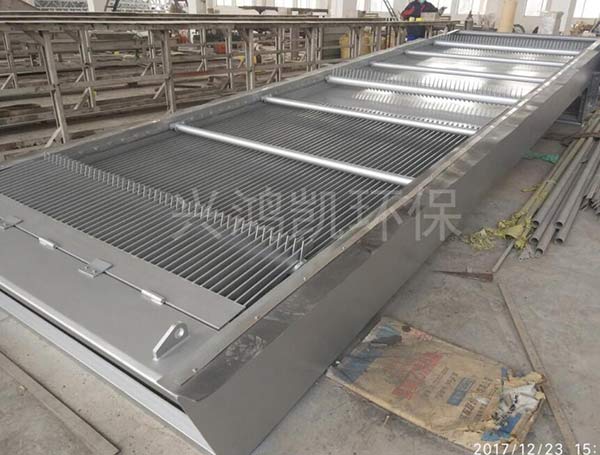

高链式格栅

  5保护罩及拦污隔板

  保护罩可以防止工作人员触碰运行机器设备,如:电动机、齿轮传动、钢丝绳等机器设备,,维护工作人员免遭损害。保护罩便于运行机器设备的挪动和取下。

  拦污隔板遮住格栅的顶端和废渣出入口槽,并将未排出来的废渣挡回格栅的上下游。

  6变速器

  变速器安裝在机架上端,为组成件,服务项目指数≥2.0。

  上述就是小编对于高链式格栅组成结构,相关内容的介绍!相信大家应该已经有所了解了,今天小编就给大家介绍这么多,如果大家还有什么不明白,小编会随时为您解答!
